新型SP2215奧氏體耐熱鋼室溫變形試驗機一般指電子萬能試驗機,是針對該此類鋼材在室溫情況下進行壓縮、拉伸和彎曲變形試驗,研究其在室溫變形后的顯微組織、顯微硬度和強度等變化。
試驗目的:
通過使用電子萬能試驗機對新型SP2215奧氏體耐熱鋼開展室溫壓縮、拉伸和彎曲變形試驗,系統研究其在不同變形方式及變形程度下的顯微組織演變規律、顯微硬度變化特征和強度性能變化趨勢,為新型SP2215奧氏體耐熱鋼的加工工藝優化和工程應用提供數據支撐與理論依據。
試驗方法
(一)壓縮試驗

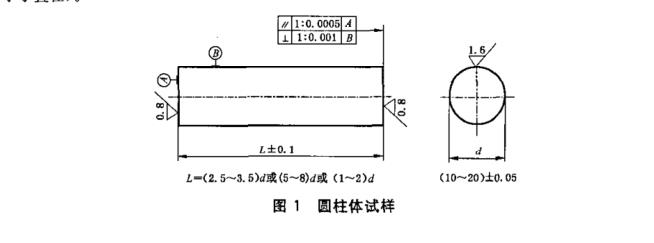

壓縮試驗試樣
1. 將圓柱形壓縮試樣(直徑10mm、高度15mm)精準置于電子萬能試驗機上下壓板中心,調整試驗機參數,設定下壓速率為1mm/min,確保加載軸線與試樣軸線重合。
2. 分別開展10%、20%、30%、40%、50%五個梯度變形量的壓縮測試,每個變形量設置3組平行試樣。試驗全程實時記錄載荷 - 位移曲線,同步監測試樣變形狀態,確保數據采集完整、準確。
(二)拉伸試驗

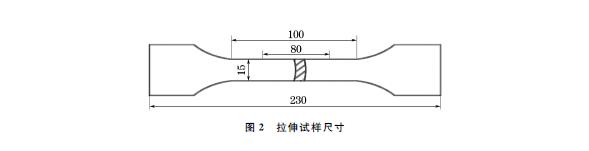

1. 將標準拉伸試樣(標距段直徑6mm、長度30mm)牢固安裝于電子萬能試驗機夾頭,通過夾具微調功能保證試樣軸線與加載軸線同軸度誤差<0.5°,設定拉伸速度為1mm/min。
2. 依次完成10%、20%、30%、40%四個變形量的拉伸試驗,每組變形量配置3個平行試樣。試驗過程中高頻采集力值、位移數據,采樣頻率不低于100Hz,確保力學性能參數完整記錄。
(三)彎曲試驗

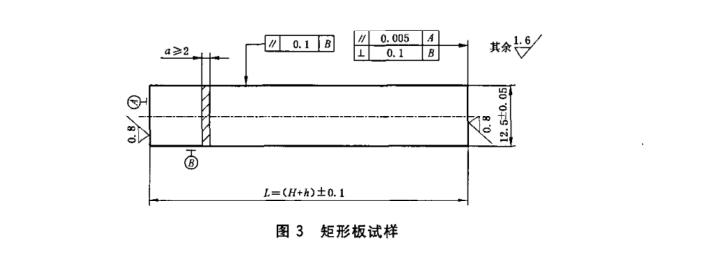

1. 將矩形彎曲試樣(寬度10mm、厚度5mm、長度80mm)平穩放置于彎曲試驗支座,精確調整加載壓頭位置,使壓頭中心線與試樣幾何中心偏差≤0.2mm,設定彎曲速率為10(°)/min。
2. 按20°、40°、60°、80°、100°、120°、140°、160°、180°九個角度梯度開展彎曲測試,每個角度重復試驗3次。試驗期間實時記錄載荷變化曲線,同步觀察試樣表面裂紋萌生與擴展情況。
