多通道伺服疲勞試驗機

多通道伺服疲勞試驗機類似模擬試驗系統。

本試驗系統由試驗臺架(剛性加載裝置、伺服加載控制和數據采集系統、垂直均布載荷(電動伺服系統)加載機構、試驗軟件和計算機系統組成。用于礦山、地質、水利、建筑等領域。利用擴展或縮小的模型研究相應原型的力學運動等相關特性。在缺乏補償?shù)那闆r下，測量地壓的時間、位移和載荷。計算彈性模量、壓力、強度等參數。

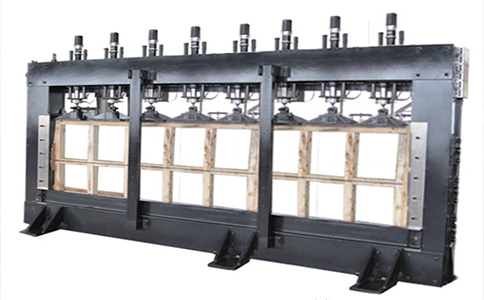

剛性加載裝置由剛性加載架、類似實驗材料填料槽和8組電子伺服缸組成。裝料腔1500*1500*200mm，特種鋼材料，20t壓力下每米變形小于0.001mm。加載架由內外框架的上梁、底梁和兩側豎梁組成。在垂直加載架的橫梁上配有8個垂直電子伺服缸。單個電子伺服缸工作時設計載荷25kN。每個電子伺服缸都有位移測量傳感器實時監測電子伺服缸的位移，測量范圍為1%-100%FS，位移分辨率為0.001mm。

1.控制：自動控制；

2.單點垂直負荷值：25kN；

3.模型尺寸：裝料腔1500*1500*200mm；

4.加載點：8；

5.力控速率調節范圍：5N-1Kn/s。

6.位移等速率控制范圍0.05~50mm/min。

7.單點力值控制精度:示值0.5%

8.單點載荷加載范圍：1-100%FS。

9.同向協同加載時間：≤50m/s。

10.保載時間:30天。

11.負載控制精度:示值±1%

電動伺服缸行程：200mm。

該系統采用琴健控制臺。

溫馨提示：因定制類產品無法完全規定價格，本站設定的價格是方便拍的基數價格（虛擬報價），請各位客戶聯系營銷經理進行評估報價，各位客戶如果沒有聯系營銷經理直接下單，將無法進行供貨，請您知曉！

多通道伺服疲勞試驗機  類似模擬試驗系統的所有操作，非常方便。軟件功能強大，界面友好，試驗報告按要求打印輸出。
