彎曲試驗機

裝配式結構件抗彎撓度試驗機

一、產品介紹:裝配式結構件抗彎撓度試驗機是用于檢測鋼筋混凝土結構件、鋼結構件在彎曲載荷下變形和承載能力的專用設備。主要用于模擬實際工作環境中的荷載條件,測試混凝土梁在受力過程中的變形和應力分布,從而評估其抗彎強度、剛度以及破壞形態等關鍵性能指標。執行標準:GB/T 50152-2012《混凝土結構試驗方法標準》DB1...



  • 產品詳情

一、產品介紹:

裝配式結構件抗彎撓度試驗機是用于檢測鋼筋混凝土結構件、鋼結構件在彎曲載荷下變形和承載能力的專用設備。主要用于模擬實際工作環境中的荷載條件,測試混凝土梁在受力過程中的變形和應力分布,從而評估其抗彎強度、剛度以及破壞形態等關鍵性能指標。


執行標準:

GB/T 50152-2012《混凝土結構試驗方法標準》

DB11/T 968-2021《預制混凝土構件質量檢驗標準》

JGJ1-2014《裝配式混凝土結構技術規程》

GB50204-2002《混凝土結構工程施工質量驗收規范》

二、技術參數:

試驗力:1000kN

試驗力測量范圍:2%~100%FS,全程不分檔

示值精度:±1%

位移測量范圍:0~200mm

分辨率:0.01mm

試驗速度:0.5mm/min-100mm/min

滿載高試驗速度:50mm/min

試驗附具:

分配梁:約1800*500*400mm

支輥:約1800*240*350mm

支撐小車:約1800*800*400mm

MAX可調整試驗空間(帶附具與小車后)1200mm

主機下部平臺長度:6000mm

立柱間凈間距:2000mm

活塞行程:00mm

主機外形尺寸:約2350X6000X2580mm

控制柜外形尺寸:1150X665X860mm

泵站:7L/min,26MPa,4kW,三相,AC380V,自帶風冷器;

控制系統:全數字電液伺服控制:可進行等速試驗力、等速位移、試驗力保持、位移保持等試驗。

三、主要功能

抗彎撓度測試:通過施加集中載荷或均布載荷,測量裝配式結構件(如預制梁、疊合板、桁架等)在彎曲狀態下的跨中撓度、支座沉降等變形參數,評估其剛度是否符合設計要求。

抗彎強度測試:逐步增加載荷直至構件破壞,測定其極限抗彎承載力、開裂荷載及破壞模式(如適筋破壞、超筋破壞),驗證結構安全性。

長期撓度監測:支持持載測試(如24小時恒載),測量構件在長期載荷作用下的蠕變撓度,模擬實際使用中的變形趨勢。

四、裝配式結構件抗彎撓度試驗機的應力點布置符合GB/T 50152-2012




五、試驗流程

1. 試驗前準備

試樣安裝:將構件平穩放置于支座上,調整支座中心距至設計值(誤差≤2mm),確保構件軸線與加載方向垂直。

傳感器布置:在跨中、1/4 跨、支座處安裝撓度計,在受拉鋼筋表面粘貼應變片,連接數據采集系統并校準零點。

2. 加載測試

預加載:施加 5%-10% 的額定載荷,檢查設備運行及數據采集是否正常,消除構件與支座間的間隙。

正式加載:

分級加載:每級載荷為預估極限荷載的10%,持載 5-10 分鐘,記錄撓度及裂縫開展情況。

破壞加載:當構件出現明顯裂縫或撓度突增時,以更慢速度加載至破壞,記錄極限載荷及破壞形態。

3. 數據處理

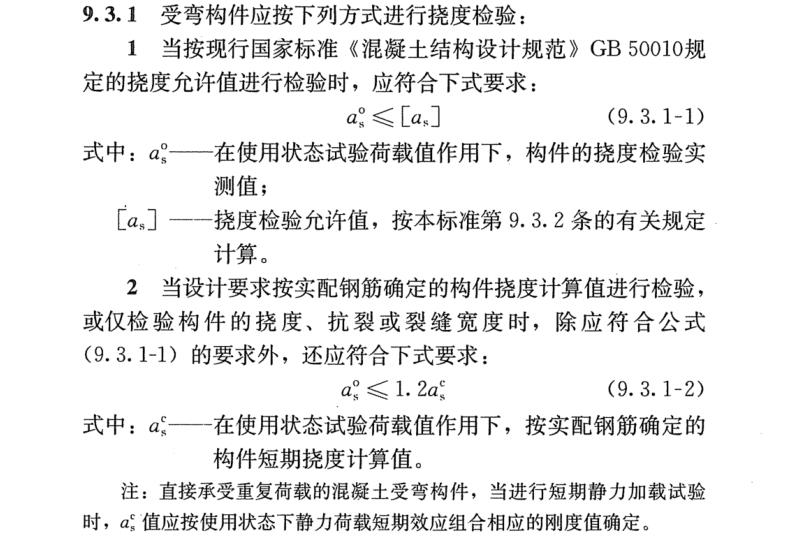

撓度計算:根據跨中實測位移減去支座沉降,計算凈撓度值,與規范允許值對比(如 GB 50010 規定撓度限值為 L/200)。
